溫壓一體液位計解決方案

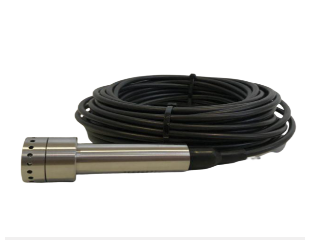

產品概述：

　　YDW系列是采用國際先進的擴散硅傳感技術生產的液位變送器，可根據實際應用選擇不同的傳感芯體，采用不銹鋼密封結構?？梢杂卸喾N信號輸出、量程測量范圍較寬泛，長期穩定性好，防堵塞，測量過程中不存在粘稠介質堵塞的情況，一體化結構設計，適用雜質較多的污水、化工涂料、油漆、泥漿、瀝青、原油等粘稠介質的壓力測量與控制。適用于各種需要對流體壓力進行精密測量的場所，如石油化工、環保監測、水利工程，油罐等場合的液位測量。

產品特點：

　　簡單的外形設計，性價比高,防堵塞，線性好

　　易安裝，易清洗，直接投放到介質中使用

　　防水通氣電纜與外殼緊密連接

　　全不銹鋼封裝，測量端帶不銹鋼隔離膜片

　　溫漂小，精度高，性能穩定可靠

　　可替代同類進口產品

　　EMC 性能佳，符合 CE 認證

　　提供 OEM 接受客戶定制

應用于：河水，污水，淤泥較深的環保水利等液位測量領域

采用通氣防水轉接裝置，可以有效防止大氣壓對精度的影響，提高

外形尺寸：

規格說明：

序號	功能	參數	序號	功能	參數
1	量程范圍	0~0.5m…5m…10m……200mH2o任選	6	供電電壓	12～36（24）VDC; 5VDC; 10VDC
2	輸出信號	4-20mA;0-5V;0.5-4.5V;0-10V;	7	工作溫度范圍	0～50℃
3	綜合精度	0.5%FS； 0.25%FS	8	補償溫度范圍	0～50℃
4	過載壓力	1.5x FS	9	防護等級	IP65/IP67
5	電氣接口	直接引線	10	產品材料	316不銹鋼

協議詳解：

9600,N,8,1 含義:9600bps,無校驗,8 位數據位,1 位停位.

讀命令格式（03 功能碼）：

地址	功能碼	數據起始 (H)	數據起始 (L)	數據個數 (H)	數據個數 (L)	CRC16 (L)	CRC16 (H)
0X01	0X03	0X00	0X04	0X00	0X01	0XC5	0XCB

返回讀命令格式：

地址	功能碼	數據長度	數據 (H)	數據 (L)	CRC16 (L)	CRC16 (H)
0X01	0X03	0X02	0X00	0X01	0X79	0X84

寫命令格式(06 功能碼)舉例

地址	功能碼	數據起始 (H)	數據起始 (L)	數據 (H)	數據 (L)	CRC16 (L)	CRC16 (H)
0X01	0X06	0X00	0X00	0X00	0X02	0X08	0X0B

返回寫數據格式:舉例

地址	功能碼	數據起始 (H)	數據起始 (L)	數據 (H)	數據 (L)	CRC16 (L)	CRC16 (H)
0X01	0X06	0X00	0X00	0X00	0X02	0X08	0X0B

地址說明：

地址	數據格式	數據個數	意義
0X04	讀液位值	2	4 位固定小數
0X05	讀溫度值	2	1 位固定有符號數
0X06	寫液位系數	2	4 位固定小數
0X07	寫溫度系數	2	4 位固定小數

數據格式舉例：

讀數據廣播讀數據地址 00
發送	00 03 00 04 00 01 C4 1A //讀 1 位數據
返回	02 03 02 34 7D 2A A5
發送	00 03 00 04 00 02 84 1B //讀04后的兩位數據，液位，溫度
返回	02 03 04 34 C3 00 C5 F7 6C
發送	00 03 00 05 00 01 95 DA //讀05地址，溫度數據
返回	02 03 02 00 C7 BD D6
發送	02 03 00 04 00 01 C5 F8 //按照地址讀數據
返回	02 03 02 33 BA 69 07

寫數據廣播讀數據地址 00
發送	00 06 00 00 00 01 49 DB //修改地址為 01
返回	01 06 00 00 00 01 48 0A //
發送	00 06 00 06 2A F8 76 F8 //液位系數1.1000 四位小數
返回	01 06 00 06 2A F8 77 29
發送	00 06 00 06 27 10 72 26 //液位系數1.1000 四位小數
返回	01 06 00 06 27 10 73 F7
發送	00 06 00 07 2A F8 27 38 //溫度系數1.1000 4位小數
返回	01 06 00 07 2A F8 26 E9
發送	00 06 00 07 27 10 23 E6 //溫度系數1.0000 4位小數
返回	01 06 00 07 27 10 22 37
